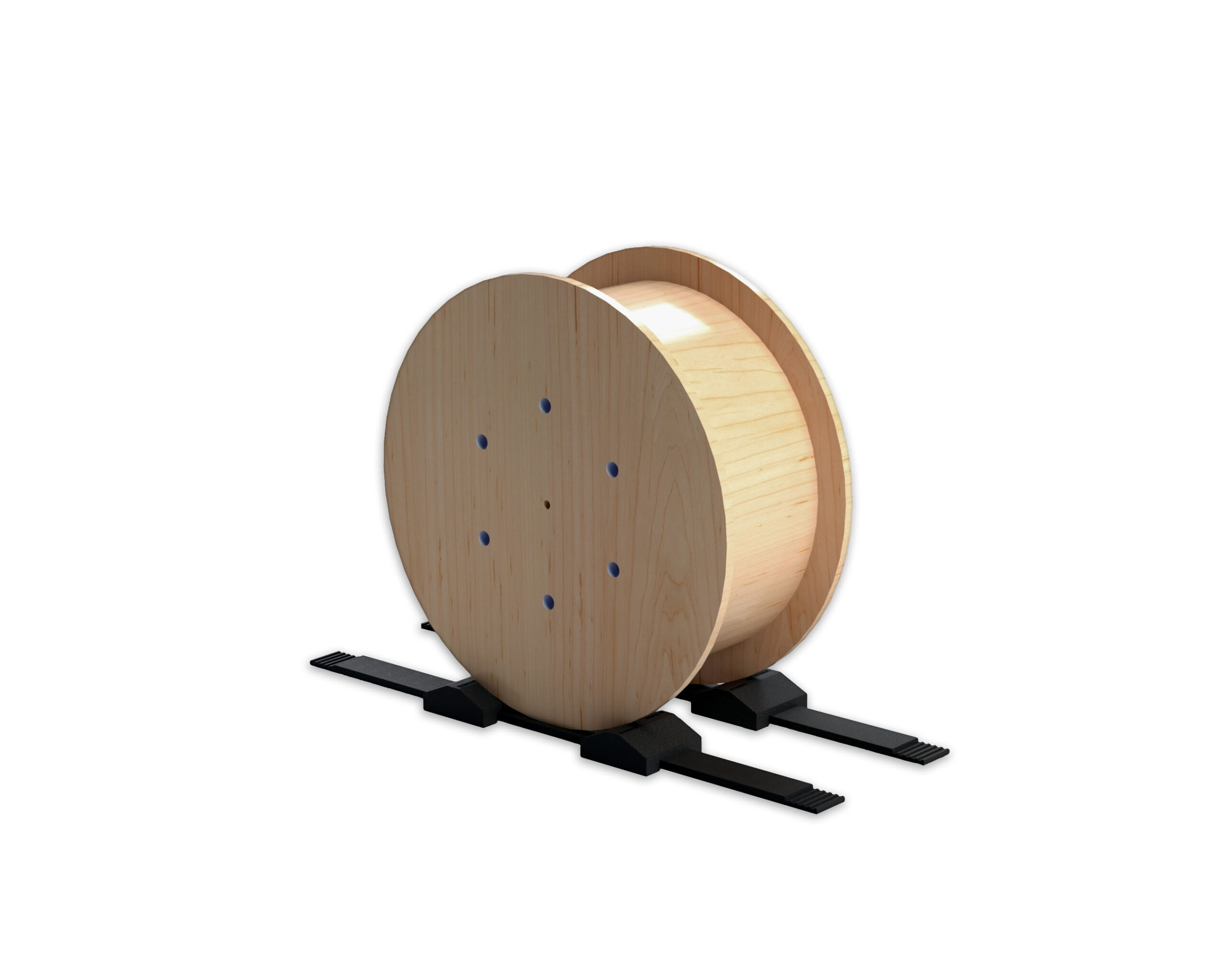

Система для транспортировки кабельных катушек Ø700–2200 мм — сборно-разборное решение для безопасной перевозки катушек и других цилиндрических грузов.
Конструкция состоит из двух продольных досок с замками и регулируемых упоров. Упоры устанавливаются в пазы в соответствии с диаметром катушки и предотвращают её раскатывание и смещение при транспортировке.
Системы можно соединять между собой, формируя единое основание по всей длине кузова. Для стандартного 12-метрового кузова можно установить до шести систем, разместив по одной катушке на каждой.
Advantages: универсальность, быстрая переналадка под разные диаметры, отсутствие необходимости в отдельных ложементах, компактное хранение и многократное использование.
Перевозка кабельных катушек требует другого подхода к фиксации груза, чем транспортировка обычных цилиндрических изделий. Катушки имеют разные диаметры и ширину, а кабель может быть намотан не на всю ширину барабана. Поэтому стандартные системы, рассчитанные на опору непосредственно на цилиндрическую часть груза, подходят не всегда.
Система для транспортировки катушек кабеля из резинопластика разработана специально для такого типа груза. Катушка устанавливается преимущественно на свои боковые щёки, а система обеспечивает их устойчивое положение и предотвращает раскатывание.
Система имеет сборно-разборную конструкцию и позволяет быстро адаптировать основание под диаметр конкретной катушки.
Основу составляют две доски с замками длиной 2400 мм. На них устанавливаются четыре регулируемых упора. Положение упоров выбирается в зависимости от диаметра катушки — от 700 до 2200 мм.
За счёт этого один комплект можно использовать для катушек разных типоразмеров без изготовления и хранения отдельных ложементов под каждый диаметр.
Рабочая поверхность упоров имеет наклон 25°. При установке катушки её боковые щёки располагаются в зоне опоры досок и упоров, которые ограничивают возможность раскатывания груза.
Доски укладываются на ровную твёрдую поверхность транспортного средства параллельно друг другу. Расстояние между ними устанавливается в соответствии с шириной катушки, чтобы её щёки располагались по центру досок.
После этого упоры устанавливаются в соответствующие пазы с учётом диаметра катушки.
Замковая конструкция позволяет соединять несколько систем между собой. Благодаря этому отдельные комплекты образуют единые продольные направляющие и не смещаются относительно друг друга по полу кузова.
Например, при длине кузова 12 метров можно последовательно разместить до шести систем, сформировав единое основание для транспортировки нескольких катушек.
Все основные элементы системы изготовлены из разработанного полимеркомпозитного резиноподобного материала.
Материал обладает высокой прочностью и коэффициентом трения 0,4–0,5, благодаря чему система обеспечивает устойчивое взаимодействие с опорной поверхностью и грузом.
Под нагрузкой доски частично деформируются, формируя дополнительное пятно контакта с катушкой. Это способствует повышению устойчивости груза.
Система рассчитана на транспортировку катушек диаметром 700–2200 мм, шириной до 1700 мм и массой до 30 тонн на одну систему.
Положение упоров регулируется без специального инструмента. Настройка выполняется по диаметру устанавливаемой катушки.
| Диаметр катушки, мм | Расстояние между упорами, мм |
|---|---|
| 800 | 573 |
| 900 | 595 |
| 1000 | 618 |
| 1100 | 640 |
| 1200 | 663 |
| 1300 | 686 |
| 1400 | 708 |
| 1500 | 731 |
| 1600 | 748 |
| 1700 | 765 |
| 1800 | 780 |
| 1900 | 804 |
| 2000 | 823 |
| 2100 | 850 |
| 2200 | 877 |
Диаметр катушек: 700–2200 мм
Максимальная ширина катушки: до 1700 мм
Максимальная нагрузка на систему: 30 т
Длина доски: 2400 мм
Размер доски: 2400 × 150 × 40 мм
Размер упора: 290 × 300 × 120 мм
Коэффициент трения: 0,4–0,5
Рабочая температура: от −60 до +60 °C
Материал: полимеркомпозитный резиноподобный материал собственной разработки
Конструкция системы и принцип её работы являются интеллектуальной собственностью ООО «Лексмарк Плюс» и защищены патентом.
Система подходит для транспортных компаний, производителей и поставщиков кабельной продукции, а также предприятий, которым необходимо регулярно перевозить катушки разных типоразмеров без оснащения транспорта отдельными ложементами под каждый вариант груза.
It is safe to handle thanks to its rubber and plastic construction. It does not break into sharp shards like wood or metal.
All products are designed to be operated by a single person without the use of lifting equipment. This reduces labor costs and speeds up production processes.
The material conforms to the surface—it can even be used on uneven and unstable surfaces (asphalt, concrete, gravel, metal).
The ability to absorb shock loads protects metal coils from mechanical damage during storage and transportation.
This unique adjustable system is suitable for coils with diameters ranging from 650 to 2,000 mm and weighing up to 20 tons. This makes it suitable for use in most steel mills.
The products stack easily and don’t take up much space. This is important for warehouses with limited floor space.
Installation requires no additional fasteners, bolts, welding, or special tools. Quick to assemble and disassemble.
It does not absorb moisture, swell, or rot. It can be used in damp conditions without compromising its properties.
It does not deteriorate when exposed to sunlight and is suitable for long-term outdoor storage.
It is resistant to exposure to harsh substances such as oil, gasoline, diesel fuel, and industrial chemicals.
The product retains its strength and shape in all weather conditions: rain, snow, heat, and cold.
Unlike their wooden counterparts, these products are not subject to mandatory eco-taxes—resulting in cost savings and reduced reporting requirements.
These products are designed for long-term use in harsh industrial environments, which reduces the frequency of replacement.
All products come with an official manufacturer's warranty.
There is no need to maintain an in-house carpentry or welding shop for manufacturing or repairs.
